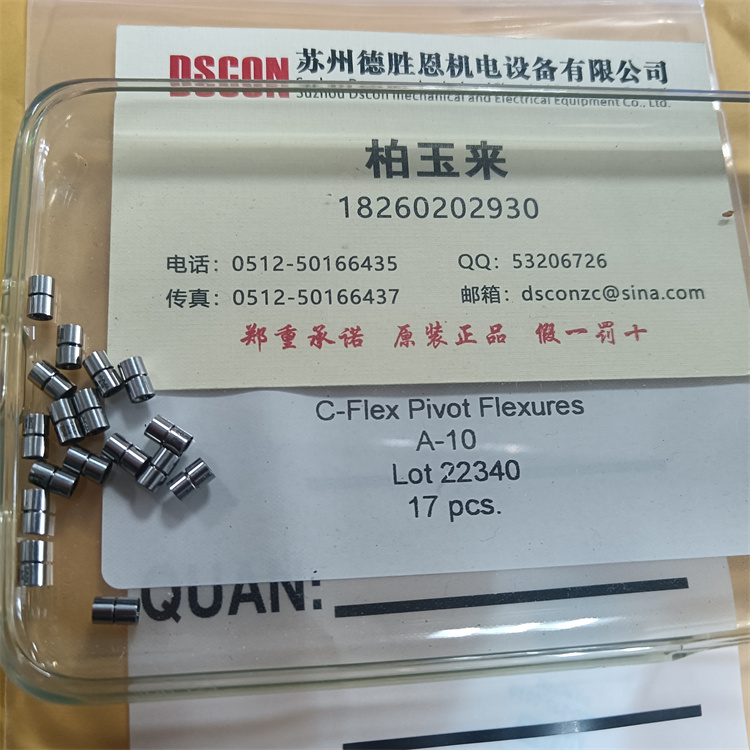

C-FLEX 扭矩彈簧 A-10 H-20無摩擦軸承 十字彈簧
十字扭簧（又稱測量臂十字彈簧）是數控軋輥磨床、智能機器人等設備的測量系統的關鍵件，它主要有偏轉角度，負荷以及平均壽命三個要素，為測量系統提供復位所需的彈力，隨著測量次數的增加，扭簧會產生疲勞變形而失效。由于進口件采購周期長，常常成為影響用戶生產的棘手因素，我公司長期備有進口原裝扭簧，為客戶的設備正常運行增強了保障力度。
主要性能：
主要材料：由AISI 410或AISI 420防腐鋼制成，The flexing elements由AISI 420防腐鋼制成
扭轉彈簧速度：一般在＋/-10％之內或是低于列表數值
Bearing Series | LOAD CAPACITY | RADIAL STIFFNESS | ||||
A Series | Lc | Lt | Axial | Lc | Lt | Axial Stiffness |
10 | 0.95 | 3.80 | 6.08 | 0.00050 | 0.00100 | 0.00050 |
20 | 8.90 | 12.70 | 12.70 | 0.00025 | 0.00050 | 0.00030 |
30 | 25.30 | 25.30 | 25.30 | 0.00017 | 0.00025 | 0.0000 |
B Series | ||||||
10 | 1.40 | 5.60 | 8.96 | 0.00033 | 0.00050 | 0.00030 |
20 | 13.70 | 19.60 | 19.60 | 0.00017 | 0.00025 | 0.00020 |
30 | 39.30 | 39.30 | 39.30 | 0.00013 | 0.00017 | 0.00013 |
C Series | ||||||
10 | 2.00 | 7.80 | 12.48 | 0.00025 | 0.00033 | 0.00025 |
20 | 19.50 | 27.90 | 27.90 | 0.00014 | 0.00017 | 0.00013 |
30 | 55.80 | 55.80 | 55.80 | 0.00009 | 0.00011 | 0.00008 |
D Series | ||||||
10 | 3.60 | 14.20 | 22.72 | 0.00022 | 0.00020 | 0.00014 |
20 | 35.00 | 50.00 | 50.00 | 0.00010 | 0.00011 | 0.00008 |
30 | 100.00 | 100.00 | 100.00 | 0.00006 | 0.00008 | 0.00005 |
E Series | ||||||
10 | 5.70 | 22.80 | 36.48 | 0.00014 | 0.00014 | 0.00010 |
20 | 55.00 | 78.60 | 78.60 | 0.00008 | 0.00008 | 0.00006 |
30 | 157.10 | 157.10 | 157.10 | 0.00005 | 0.00006 | 0.00004 |
F Series | ||||||
10 | 8.40 | 33.60 | 53.76 | 0.00013 | 0.00008 | 0.00010 |
20 | 79.10 | 113.00 | 113.00 | 0.00007 | 0.00006 | 0.00006 |
30 | 226.00 | 226.00 | 226.00 | 0.00005 | 0.00003 | 0.00004 |
G Series | ||||||
10 | 14.40 | 57.40 | 91.84 | 0.00010 | 0.00006 | 0.00008 |
20 | 140.00 | 200.00 | 200.00 | 0.00005 | 0.00003 | 0.00005 |
30 | 400.00 | 400.00 | 400.00 | 0.00003 | 0.00002 | 0.00003 |
H Series | ||||||
10 | 23.00 | 92.00 | 147.20 | 0.00008 | 0.00005 | 0.00006 |
20 | 221.10 | 315.80 | 315.80 | 0.00004 | 0.00002 | 0.00003 |
30 | 631.50 | 631.50 | 631.50 | 0.00003 | 0.00002 | 0.00002 |
I Series | ||||||
10 | 32.40 | 129.40 | 207.40 | 0.00006 | 0.00004 | 0.00005 |
20 | 317.20 | 453.10 | 453.10 | 0.00003 | 0.00002 | 0.00003 |
30 | 906.10 | 906.10 | 906.10 | 0.00002 | 0.00001 | 0.00002 |
J Series | ||||||
10 | 59.20 | 236.60 | 378.88 | 0.00005 | 0.00003 | 0.00004 |
20 | 566.30 | 809.00 | 809.00 | 0.00002 | 0.00001 | 0.00002 |
30 | 1616.00 | 1616.00 | 1616.00 | 0.00001 | 0.00001 | 0.00001 |
訂貨須知：用戶可提供表格中的代號，或扭簧的尺寸數據，表格中的單位是英寸，換算尺寸
1英寸=25.4mm
